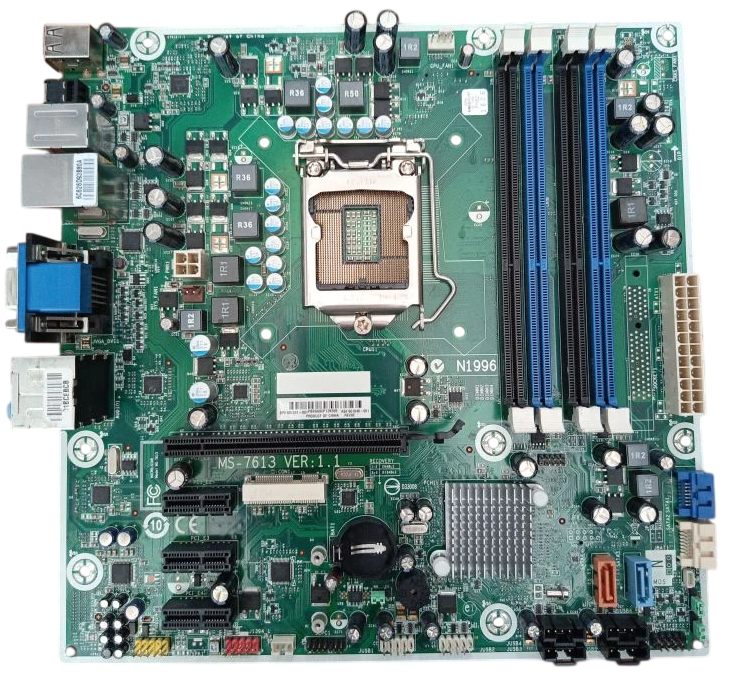

Материнская плата MS-7613 Socket 1156

Основные характеристики

Сокет: LGA1156.

Чипсет: Intel H57 Express.

Память: 4 слота DDR3 (240-pin) с поддержкой двухканального режима.

Максимальный объем: до 16 ГБ (4 модуля по 4 ГБ) на 64-битных системах.

Типы памяти: PC3-10600 (1333 МГц) и PC3-8500 (1066 МГц).

Важное примечание: Плата крайне чувствительна к плотности чипов памяти; рекомендуется использовать двухсторонние модули (low density). Модули объемом 8 ГБ не поддерживаются.

Слоты расширения:

1 x PCI Express x16 (для видеокарты).

3 x PCI Express x1.

1 x Mini-PCIe (обычно для Wi-Fi карт).

Поддерживаемые процессоры

Core i7: серии 8xx (например, i7-860, i7-870).

Core i5: серии 7xx и 6xx.

Core i3: серии 5xx.

Pentium: G6950.

Xeon: некоторые пользователи сообщают о поддержке серии Xeon X34xx (LGA1156).

Интерфейсы и порты

Дисковая подсистема: 4 порта SATA II (3 Гбит/с).

Задняя панель: VGA, DVI-D, 6 портов USB 2.0, RJ-45 (Gigabit LAN), аудиовыходы (7.1), оптический S/PDIF и порт IEEE 1394 (FireWire).

Аудио: Realtek ALC888S (8 каналов).

Сеть: Realtek RTL8111DL (Gigabit Ethernet).

Особенности апгрейда

BIOS: Это OEM-плата с "закрытым" BIOS от HP. Настройки разгона и тонкое управление частотами памяти недоступны.

Видеокарты: Плата работает со старым типом BIOS (Legacy). Современные видеокарты, требующие UEFI BIOS, могут не запуститься или работать некорректно.
