| Описание |
MemOK! - исправление ошибок в работе памяти, Автоматический разгон, Встроенный усилитель для наушников, Диагностическая индикация, Зарядка USB устройств (iPod, iPhone и т.д.), Зарядка USB устройств при выключенном компьютере, Кнопки Power/Reset на плате, Кэширование данных на SSD, Разъемы USB 3.1 10 Gbps, Технология ускорения USB 3.1, Экранирование звуковой подсистемы |
| Производитель |
ASUS |
| Серия |
ROG MAXIMUS |
| Модель |

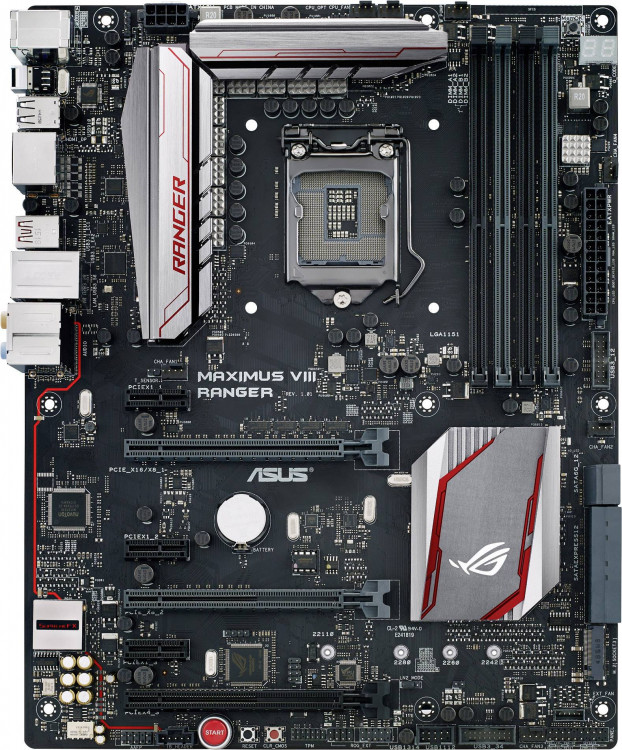

ROG MAXIMUS VIII RANGER |
| Тип оборудования |
Игровая материнская плата |
| Назначение |
Настольный ПК |
| Чипсет мат. Платы |
Intel Z170 |
| Гнездо процессора |
Socket LGA1151 |
| Формат платы |
ATX (305 x 244 мм) |
| Поддержка ОС |
Windows 10 (только 64 bit) |
| Особенности корпуса платформы |
| Цвета, использованные в оформлении |
|
| Уникальные технологии |
| Уникальные технологии ASUS |
Extreme Engine Digi+, Fan Xpert 3, GameFirst, KeyBot, LANGuard, Overwolf, Pro Clock, RAMCache, RAMDisk, Sonic Radar, Sonic Studio, SupremeFX, USB UEFI BIOS Flashback, Сетевая карта intel |
| Поддержка процессоров |
| Макс. кол-во процессоров на материнской плате |
1 |
| Поддержка типов процессоров |
Intel серии Core i7-7xxx, Core i5-7xxx, Core i3-7xxx, Core i7-6xxx, Core i5-6xxx, Core i3-6xxx, Pentium G4xxx, Celeron G3xxx |
| Поддержка ядер процессоров |
Kaby Lake, Skylake-S |
| Энергопотребление процессора |
|
| Поддержка памяти |
| Тип поддерживаемой памяти |
DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество слотов памяти |
4 |
| Количество разъемов DDR4 |
4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP) |
| Количество разъемов DIMM |
4 |
| Максимальные поддерживаемые стандарты памяти |
PC4-27200 (DDR4 3400 МГц), Зависит от процессора |
| Максимальный объем оперативной памяти |
64 Гб |
| Поддержка ECC |
Нет |
| Дисковая система |
| Количество разъемов M.2 (NGFF) |
1 разъем M Key SATA/PCI-E с поддержкой карт Type 2242/2260/2280/22110 (длиной до 110 мм) m.2 SSD |
| Поддержка NVMe Boot |
Да |
| RAID-контроллер |
Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств |
| Intel Smart Response |
Поддерживается |
| SATA Express |
2 внутренних порта (каждый совместим с 2 разъемами Serial ATA 6Gb/s) |
| SATA 6Gb/s |
6 каналов. SATA 1: совмещен с M.2, SATA 3-6: совмещен с SATA Express |
| Разъем для подключения FDD |
Нет |
| Прочие характеристики |
| Страна изготовления товара |
Китайская Народная Республика |
| BIOS |
EFI AMI BIOS, 64 Мб |
| Поддержка OA 3.0 |
Да |
| Коммуникации |
| Сеть |
1 Гбит/с. Сетевой контроллер Intel I219-V |
| Интерфейс, разъемы и выходы |
| Контроллер USB |
USB 3.0 контроллер встроен в чипсет, ASMedia USB 3.1 |
| USB разъемы на задней панели |
1x USB 3.1 Gen2, 1x USB 3.1 Gen2 Type C, 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 |
| Внутренние порты USB на плате |
4x USB 2.0, 4x USB 3.0 (USB 3.1 Gen1) возможно подключить на корпусе или через планку портов |
| Порты |
1x RJ-45 LAN, 1 x Thunderbolt (внутренний коннектор) порты |
| Клавиатура/мышь |
PS/2 клавиатура/мышь + USB |
| Слоты для установки плат расширения |
| Версия PCIe max |
PCI-E 3.0 |
| Количество разъемов PCI Express 16x |
3 слота 16x PCI-E 3.0 работают в режиме 16-0-4 или 8-8-4 |
| Количество разъемов PCI Express 1x |
3 слота 1x PCI-E 3.0 |
| Встроенная видеокарта |
| Видео M/B |
Используется встроенное в процессор. Максимальный размер видеобуфера 512 Мб. ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают. |
| Максимальное разрешение экрана |
4096 x 2160 @ 24 Гц при подключении HDMI монитора, 1920 x 1200 @ 60 Гц при подключении DVI-D монитора, 1920 x 1200 @ 60 Гц при подключении D-Sub монитора |
| Видео разъемы на задней панели |
HDMI, DisplayPort |
| Макс. кол-во подключаемых мониторов |
2 |
| Поддержка SLI |
Да |
| Поддержка CrossFire |
Да |
| Встроенная звуковая карта |
| Звук |
8-канальный HDA кодек Realtek ALC1150 (SupremeFX 2015) + TI RC4580 2VRMS. DAC: ESS ES9023P |
| AC-3/DTS Encoder |
DTS Connect |
| Аудио разъемы на задней панели |
1x оптический S/PDIF-out, Line-in, Mic-in, Front-out, rear-out, sub/center-out, Surround-out |
| Охлаждение |
| Охлаждение |
Пассивное охлаждение |
| Количество разъемов для вентиляторов |
7x 4-pin коннектор МП |
| Питание |
| Требования к блоку питания |
Поддерживаются только 24+8 pin блоки питания. |
| Технология энергосбережения |
Energy Processing Unit (EPU) |
