| Производитель |
GIGABYTE |
| Модель |

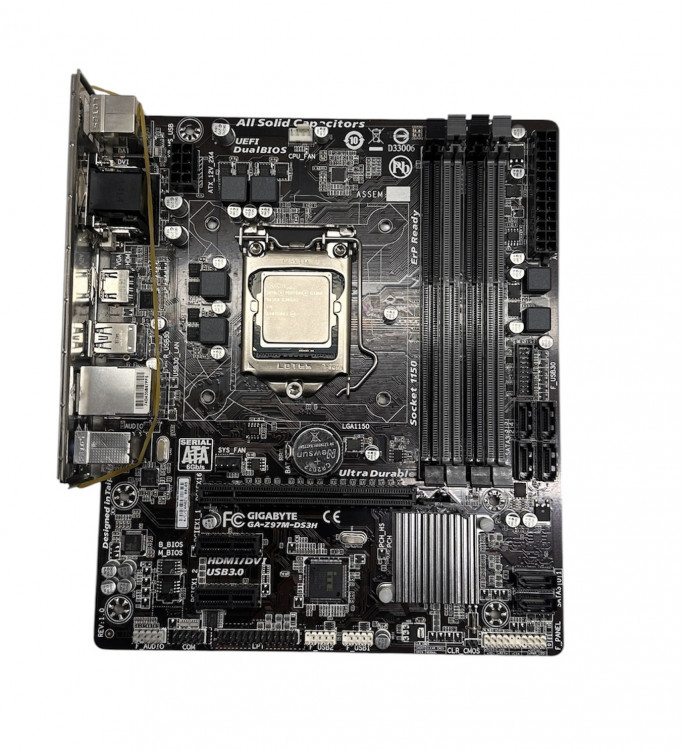

GA-Z97M-DS3H (rev. 1.0) |
| Тип оборудования |
Материнская плата для настольного ПК |
| Назначение |
Настольный ПК |
| Чипсет мат. Платы |
Intel Z97 |
| Гнездо процессора |
Socket LGA1150 |
| Формат платы |
MicroATX (226 x 193 мм) |
| Поддержка ОС |
Windows 10, Windows 8.1, Windows 8, Windows 7 |
| Цвета, использованные в оформлении |
|
| Поддержка процессоров |
| Макс. кол-во процессоров на материнской плате |
1 |
| Поддержка типов процессоров |
Intel серии Core i7-4xxx, Core i5-4xxx, Core i3-4xxx, Pentium G3xxx |
| Поддержка ядер процессоров |
Haswell, Devil's Canyon |
| Энергопотребление процессора |
|
| Частота шины |
5000 МГц |
| Поддержка Hyper Threading |
Да |
| Поддержка памяти |
| Тип поддерживаемой памяти |
LV DDR3, DDR3. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество слотов памяти |
|
| Количество разъемов DDR3 |
4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP). |
| Количество разъемов DIMM |
4 |
| Максимальные поддерживаемые стандарты памяти |
Зависит от процессора |
| Максимальный объем оперативной памяти |
|
| Поддержка ECC |
|
| Дисковая система |
| Количество разъемов NVMe |
|
| Количество разъемов M.2 (NGFF) |
|
| Версия PCIe max для U.2(U.3) |
|
| Intel VROC (Virtual RAID on CPU) |
|
| Поддержка NVMe Boot |
Да |
| RAID-контроллер |
Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 5, 10 из SATA устройств |
| Intel Smart Response |
Поддерживается |
| SATA 6Gb/s |
6 каналов |
| Разъем для подключения FDD |
Нет |
| Коммуникации |
| Управление |
|
| Сеть |
1 Гбит/с. Сетевой контроллер Realtek |
| Интерфейс, разъемы и выходы |
| Контроллер USB |
USB 3.0 контроллер встроен в чипсет |
| USB разъемы на задней панели |
4x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0 |
| Внутренние порты USB на плате |
2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов |
| Порты |
1x RJ-45 LAN порты |
| Клавиатура/мышь |
PS/2 клавиатура/мышь + USB |
| Слоты для установки плат расширения |
| Версия PCIe max |
PCI-E 3.0 |
| Количество разъемов PCI Express 16x |
1 слот 16x PCI-E 3.0 |
| Количество разъемов PCI Express 8x |
|
| Количество разъемов PCI Express 4x |
|
| Количество разъемов PCI Express 1x |
2 слота 1x PCI-E 2.0 |
| Встроенная видеокарта |
| Видео M/B |
Используется встроенное в процессор. Максимальный размер видеобуфера 1 Гб. ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают. |
| Максимальное разрешение экрана |
4096 x 2160 @ 24 Гц при подключении HDMI монитора, 1920 x 1200 @ 60 Гц при подключении DVI-D монитора, 1920 x 1200 @ 60 Гц при подключении D-Sub монитора |
| Видео разъемы на задней панели |
15-пиновый коннектор D-Sub, DVI-D, HDMI |
| Макс. кол-во подключаемых мониторов |
3 |
| Встроенная звуковая карта |
| Звук |
8-канальный HDA кодек Realtek ALC887 |
| Аудио разъемы на задней панели |
Line-in, Line-out, Mic-in |
| Охлаждение |
| Количество разъемов для вентиляторов |
|
| Технологии уменьшения шума охлаждающей системы |
CPU/System Smart Fan Control |
